激光打標機配件擴束鏡、振鏡、場鏡之間有什么關系？

激光打標機光路系統中有擴束鏡、振鏡、場鏡等重要的光學器件，他們之間存在怎樣的一種關系和匹配中需要注意的問題，下面就帶大家了解一下：

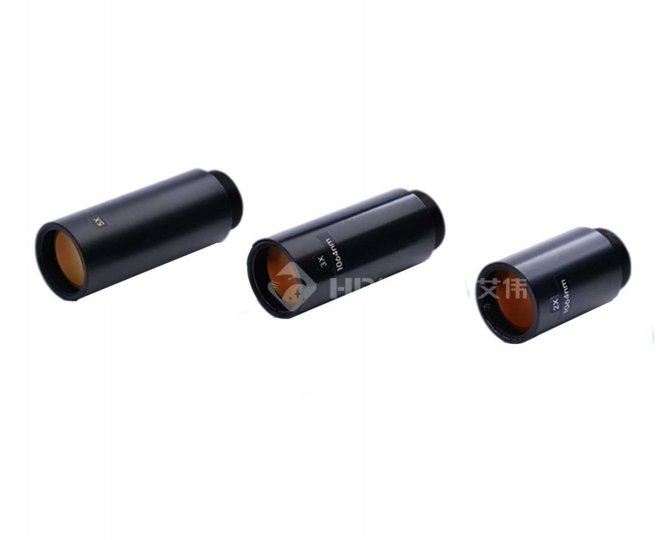

擴束鏡：擴束鏡就是把激光光束擴大的一個光學器件。激光的束腰半徑與發散角的乘積是一個定值。一束激光經過一個X倍的擴束鏡，其束腰半徑增大X倍，但是光束的發散角縮小為原來的1/X。發散角小的激光光束，經過同樣規格的聚焦鏡，得到的聚焦點會更小。致于擴束鏡的作用，有以下幾點：

第一：使聚焦效果更好，得到更小的聚焦光斑。倍數越大的擴束鏡出來的光經聚焦鏡聚焦的效果更好。

第二：使能量均勻分散，使到達振鏡片或者反射鏡的能量密度降低，使振鏡片或者45度反射鏡片更耐用。

第三：放大光束，這個主要是體現在激光表演系統中，雖然我們在工業加工系統中，每次都放大光束，但是我們的目的不只是放大光束而是前兩個目的，而激光表演系統中用擴束鏡的目的就是放大光束。

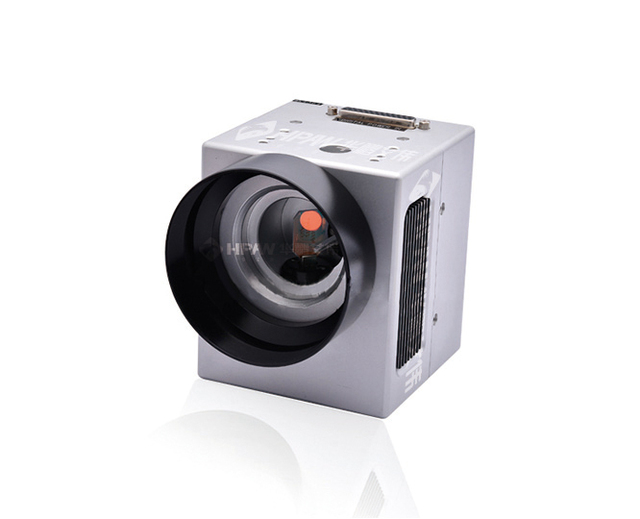

振鏡：振鏡說到底就是兩個電流表+指針綁XY鏡片，而我們說的振鏡光斑數（10光斑 12光斑 20光斑等）就是說這個振鏡片的面積能夠反射多大的光束。振鏡鏡片越小，所能反射的光束就越小；振鏡鏡片越大，所能反射的光束就越大。但是我們要注意，振鏡的鏡片越大，那么振鏡鏡片的重量就越大，重量越大的東西運動的時候，慣性就越大，慣性越大必然導致我們振鏡的速度就快不起來。為什么選大振鏡片？是因為為了得到發散角更小的光束，就會使用大倍數擴束鏡，而使用大倍數擴束鏡，那么必然會出來大光束，大光束就一定要相應的振鏡片來反射。但線條精細度和打標速度是一個矛盾體，我們只能根據需要去取舍，不能兩者都求最好。

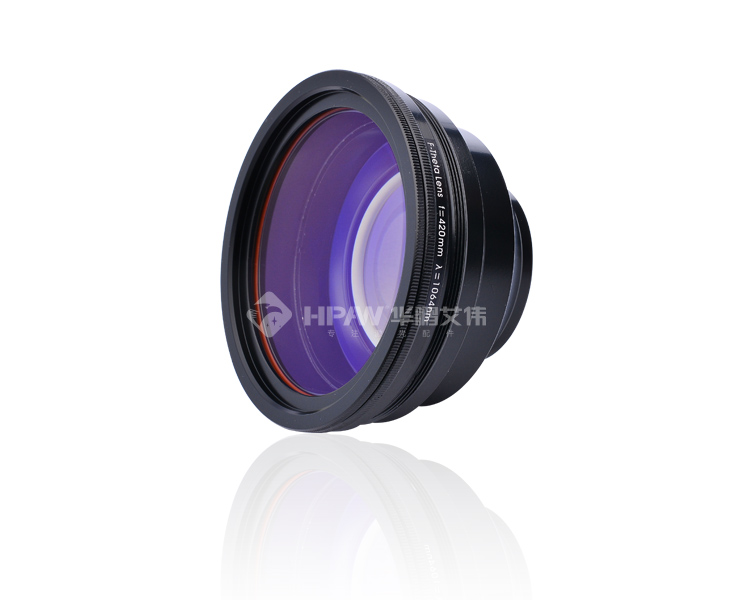

場鏡：說得簡單點就是一個聚焦鏡，說得復雜點就是在其焦距位置一個規定的平面。
