USB-V4光纖卡激光打標卡支持二次開發

V4光纖卡（大卡）是針對采用了脈沖式光纖激光器的打標機而專門開發的控制卡，采用 USB 接口與 PC 機相連。V4光纖卡，支持二次開發，可安裝在Winxp、Wn7、Win8、Win10操作系統32位或64位。

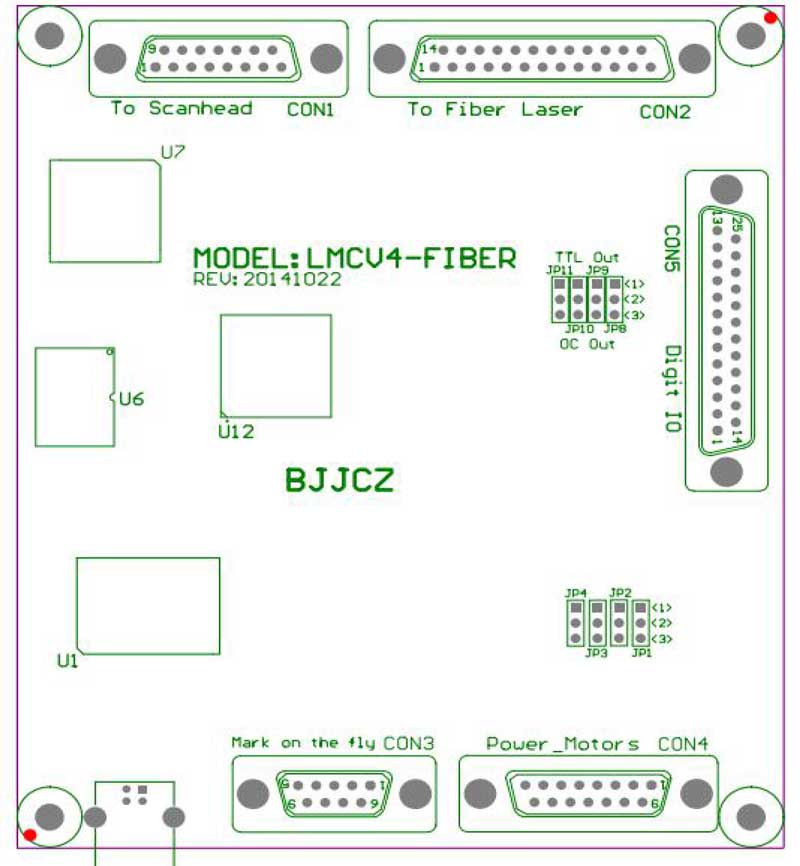

V4光纖卡控制卡示意圖

CON1：振鏡（SCANHEAD）控制接口， DB15 插座

CON2：IPG YLP 系列激光器的 DB25 控制接口；

CON3：飛標（Mark on fly）接口，用于連接編碼器，DB9 插座；

CON4：IO 接口，用于連接電源以及擴展軸控制信號，DB15 插座。

CON5：IO 接口，用于輸入輸出數字信號，DB25 插座

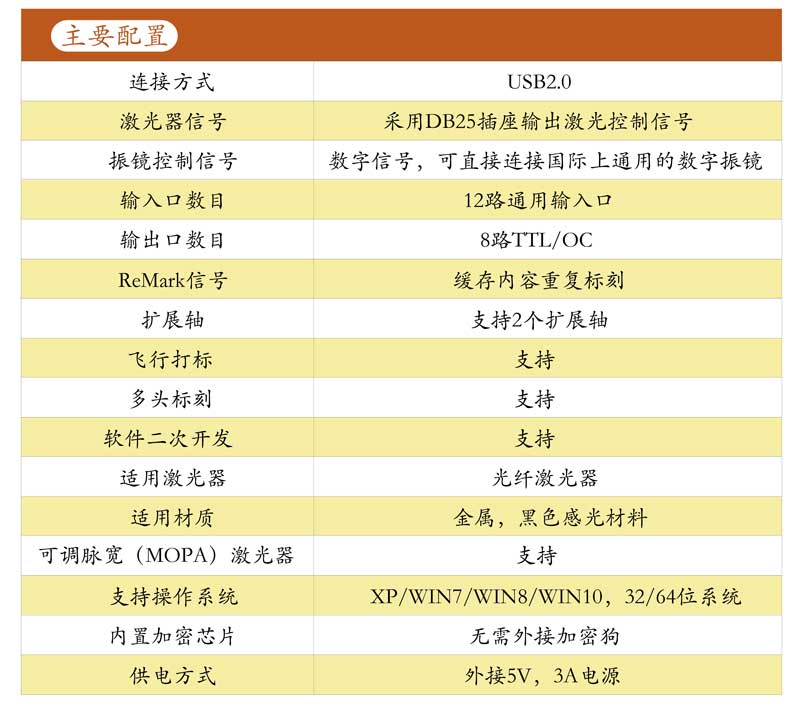

V4光纖卡控制卡主要配置

V4光纖卡主要特點

采用 DB25 插座輸出激光控制信號，與脈沖式光纖激光器通過 25 針電纜直連。

振鏡控制信號為數字信號，可直接連接國際上通用的數字振鏡。

飛行打標：可連接旋轉編碼器，實時檢測流水線的速度，保證高速打標效果。

支持單機多卡工作模式。一臺電腦可以同時控制 8 套 LMCFIBER 打標控制卡并行操作。8 套控制卡可以加工不同的內容。[注：需電腦 USB 通道支持]

擴展軸（步進電機/伺服電機）輸出：可輸出兩個通道的方向/脈沖信號控制步進電機（或伺服電機），可用于轉軸或者拼接。

16 路通用輸入數字信號（TTL 兼容）。IN0~IN13，XORG0（IN14），YORG0（IN15）。其 中 IN0~IN3 被 指 定 為 激 光 器 狀 態 輸 入 信 號 由 CON2 引 入（LaserST0~LaserST3）。

8 路通用輸出數字信號（TTL 兼容）。Out0-7 從 CON5 插座輸出。其中，Out0~Out3 為 TTL 輸出；Out4-7 可通過跳線設置為 OC 或 TTL 輸出。

LaserErr 信號，激光器狀態錯誤時輸出，為 OC 輸出，可接繼電器。

ReMark（緩存內容重復標刻） 信號：用于打標內容相同，要求高速打標的情況。（如果打標內容含有變量文本，或者打標內容較多無法全部保存在板卡中，必需連接至通用輸入信號。）

兼容 USB2.0。
