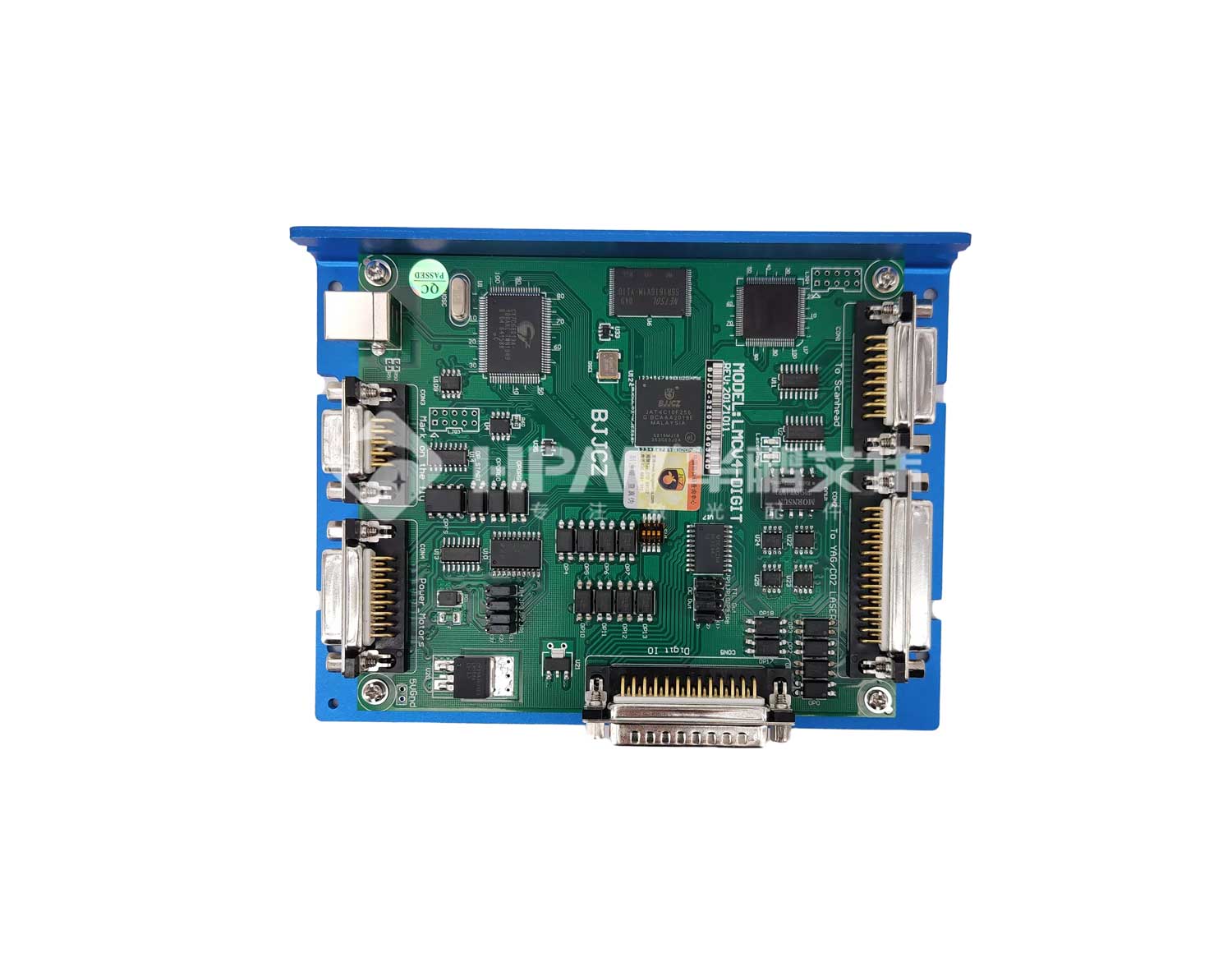

USB-V4 數字卡激光打標卡支持二次開發

激光控制打標卡 USB-V4 數字卡支持簡版數字卡所有功能 支持二次開發 （帶軸）支持安裝激光器類型：CO2，紫外，端泵，綠光，激光振鏡焊接機，半導體模塊激光器，可安裝Win10 Win7 XP系統，安裝Win10系統64位需要簽名軟件請聯0755-28990558轉821或聯系JCZ官方4009008118轉1技術支持。

USB-V4 打標控制卡是針對激光打標機而專門開發的控制卡，采用 USB 接口與 PC 機相連。

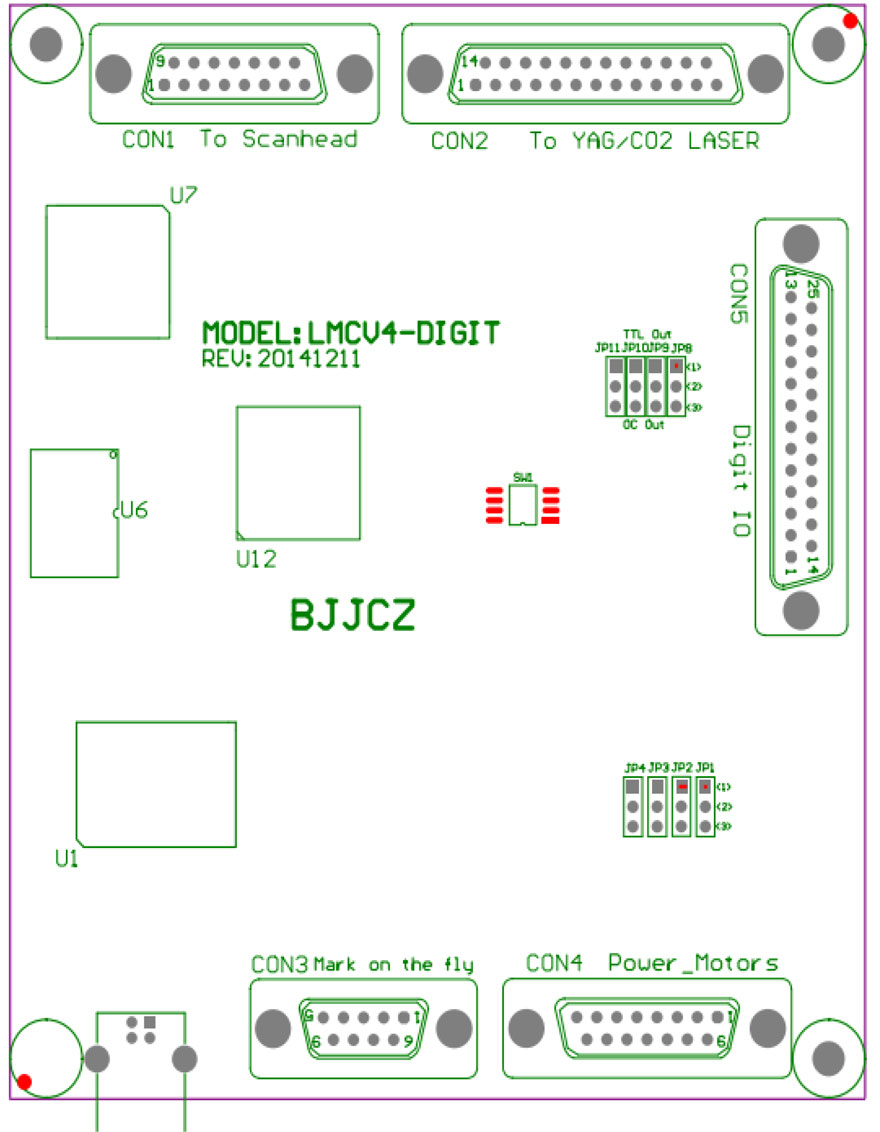

USB-V4 數字卡結構

USB-V4 數字卡結構

CON1：振鏡（SCANHEAD）控制接口， DB15 插座

CON2：激光控制接口，DB25 插座；

CON3：飛標（Mark on fly）接口，用于連接編碼器，DB9 插座；

CON4：電源以及擴展軸控制接口， DB15 插針。

CON5：數字輸入輸出接口 ，DB25 插座。

USB-V4 數字卡主要特點

連接方式 USB2.0

激光器信號 Laser(高電平/低電平)，PWM(PWM+/P-WM-/PW-MTTL),模擬功率，模擬頻率

振鏡控制信號 數字信號，可直接連接國際上通用的數字振鏡

輸入口數目 16路通用輸入口

輸出口數目 14路TTL/OC

ReMark信號 緩存內容重復標刻

擴展軸 支持2個擴展軸

飛行打標 支持

多頭標刻 支持

軟件二次開發 支持

適用激光器 CO2激光器、YAG激光器、紫外激光器

適用材質 玻璃、塑料、木材、橡膠、紙張

支持操作系統 XP WIN7 WIN8 WIN10 32/64位系統

內置加密芯片 無需外接加密狗

供電方式 外接5V,3A電源

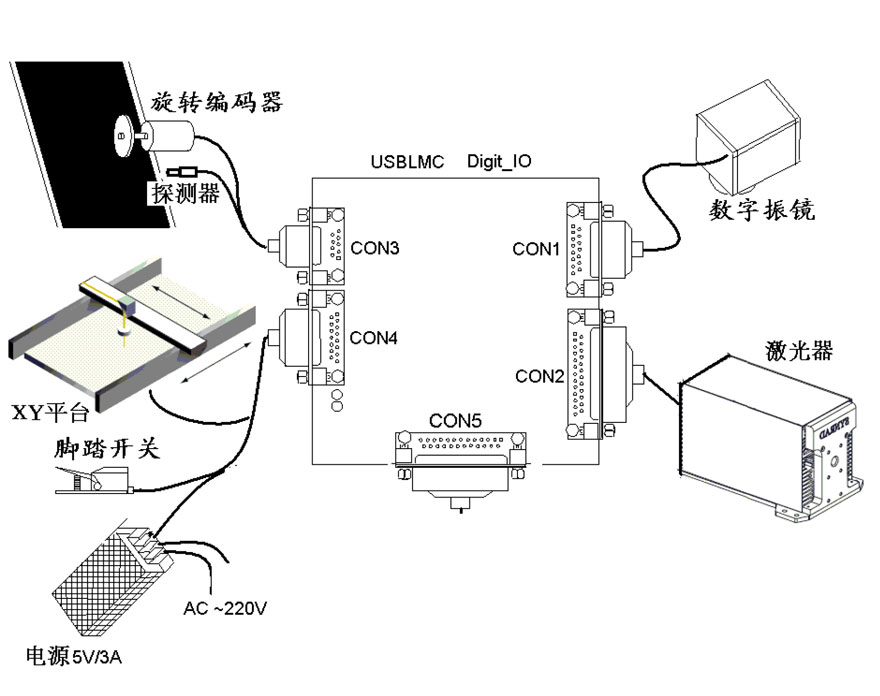

USB-V4 數字卡典型連接方式

USB-V4 數字卡典型連接方式

編碼器只有在使用飛行標刻功能的時候才會使用

腳踏開關、XY 平臺根據實際情況自行決定是否使用
