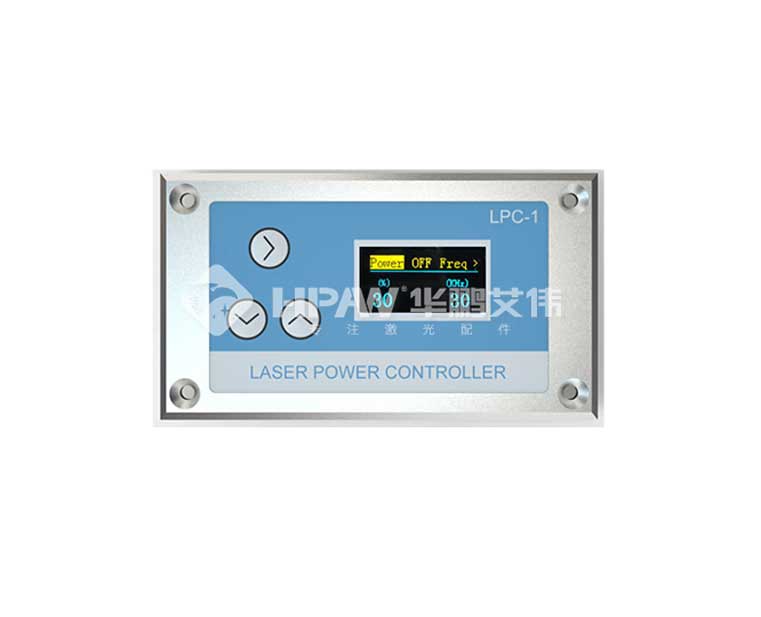

激光功率控制器 LPC-1 LPC-1E

激光功率控制器 LPC-1可以控制激光器的功率，頻率，開關狀態，適用于小功率光纖激光器（DB25 通用接口）、CO2 激光器（PWM 信號接口）、大功率光纖激光器（RS232 接口）等，激光功率控制器 LPC-P可以用模擬量控制大功率激光器。LPC-1 是激光功率控制器，可以控制激光器的功率、頻率和開關狀態。它適用于小功率光纖激光器（DB25 通用接口）和 CO2 激光器。LPC-1 具有 0-10V 的標準控制信號，可以與大部分激光功率計配合使用。此外，它還可以進行遠程控制，方便用戶進行自動化操作。

激光功率控制器主要應用在需要脫機，獨立的控制激光的場合，比如流水線 PLC 通過 Y 點位控制激光開關，PLC 通信控制激光器頻率，功率等參數；其他運動控制系統,CNC 系統通過輸出信號控制激光開關。

激光功率控制器主要應用行業：激光劃片，激光切割，激光焊接，激光打孔，激光飛行系統等。

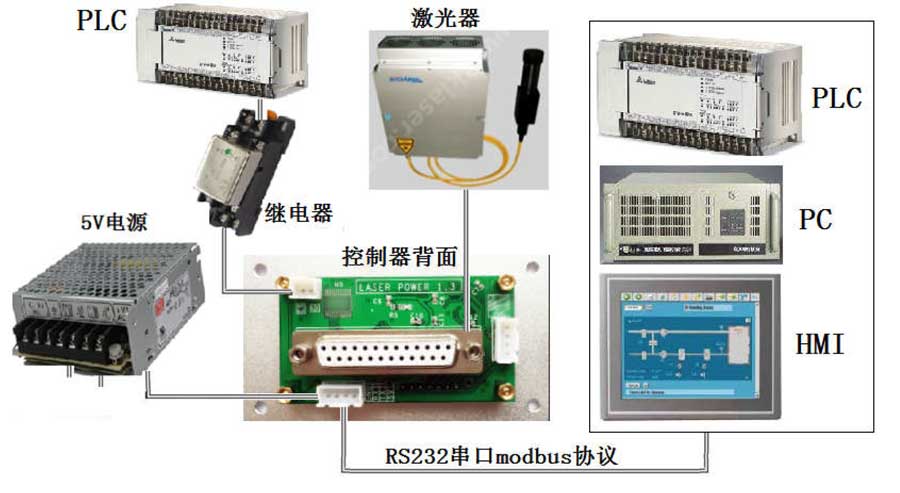

激光功率控制器 LPC-1 LPC-1E總體結構圖

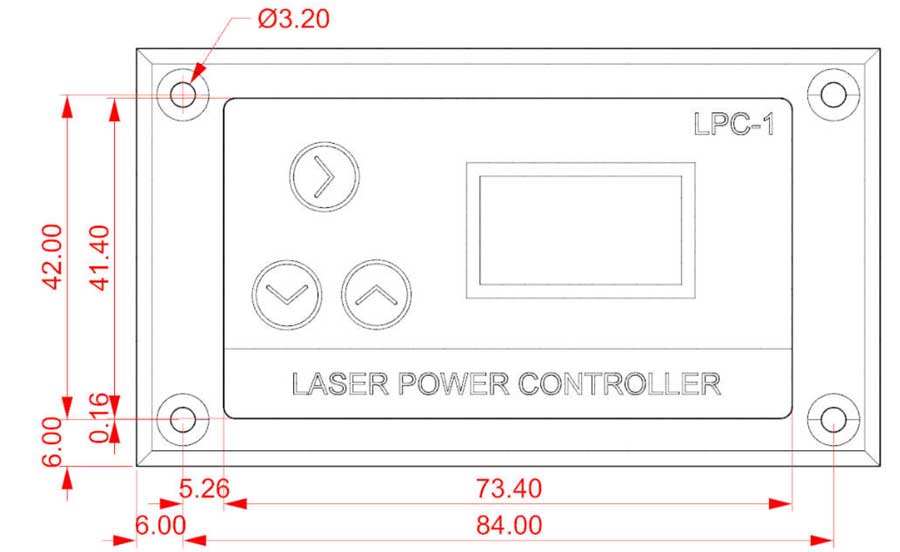

激光功率控制器正面結構圖

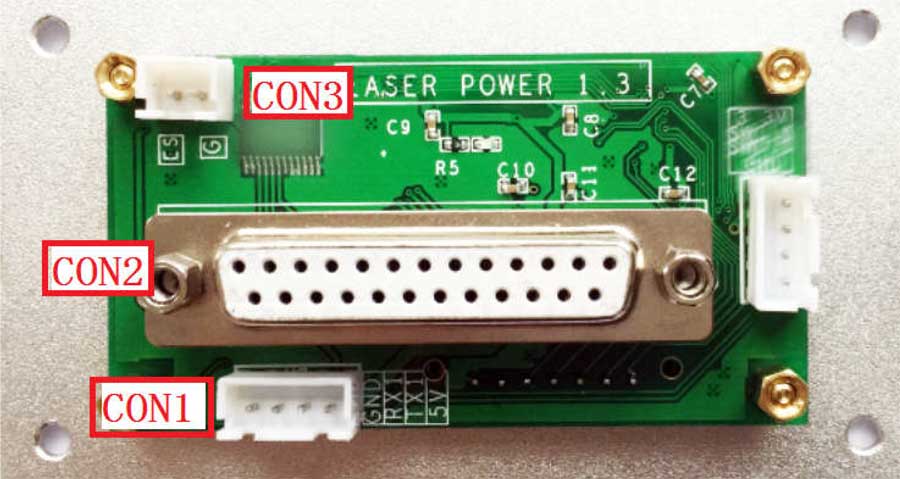

其中，

CON1 ：電源接口。4pin 引腳分別為 5V-(GND),RXD,TXD,5V+。【5V+】接5V 開關電源正極，【5V-】接 5V 開關電源負極

CON2：標準 IPG 光纖激光器接口

CON3：激光開/關外控接口，兩引腳短接為開光，斷開為關光。
