激光打標機調光片/倍頻片的使用及注意事項

激光打標機調光片 可以將各種不可見的紅外光束轉換為可見光，調光片也叫倍頻片，它能有效實現紅外光束的檢測、跟蹤、校對和識別。用于各種半導體激光器的近紅外光檢測、紅外發光二極管的跟蹤、YAG等大型激光器的光束校對、光纖通信信號的檢測等領域。

激光打標機調光片/倍頻片的使用方法

調紅光的目的是讓紅光水平打在振動鏡頭的中心而不歪斜；

調整激光腔的用途，使紅光通過晶體兩個端面的中心，保證兩個端面的反射光和入射光重合在一起；

調整半透半反鏡的用途，使紅光通過半透半反鏡的中心，反射光與入射光重合；

調整全反射鏡的用途，使紅光通過全反射鏡的中心，反射光與入射光重合；

調整擴束器的用途，使紅光通過兩個透鏡的中心，保證兩個透鏡的反射光與入射光重合；

調整調Q的目的，使激光通過應時晶體兩個端面的中心，保證兩個端面的反射光與入射光重合；此時光路調整完成，電源開啟，He-Ne光軸與晶體平行度良好。此時應輸出YAG激光，然后用雙透鏡觀察綠光，并仔細調整全反射透鏡和半反射透鏡，使激光光斑變圓。如果光斑不圓，需要重新調整。圓形光斑、最亮的綠光和均勻分布是最佳模式。此時激光輸出質量最好，能量最大。

調整對焦鏡頭。目的：使激光通過聚焦透鏡的中心。

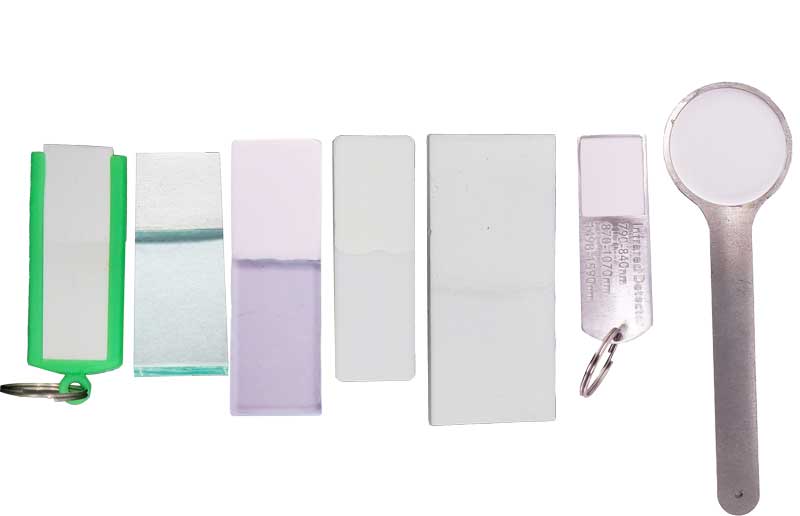

調光片/倍頻片

激光打標機調光片/倍頻片注意事項

1.調整框架時，一個調整范圍不宜過大；

2.鎖定晶體時，不宜用力過大，并隨時觀察紅光的變化狀態；

3.當電流調整到較低水平時，調整光路；

4.如果對光束較細有特殊要求，可以在激光腔和半反射鏡之間加一個光闌，此時輸出光會有不同程度的減弱；

5.調試時要注意鏡頭不要被煙塵污染。
